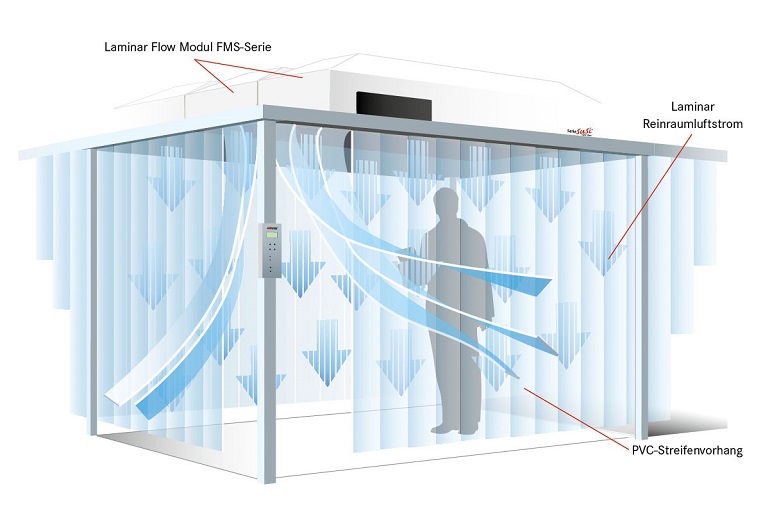

Reinraumzelle soft mInfos dt

Das Reinraumzelt für geringere Reinraumanforderungen besteht aus einem Streifenvorhang als Abtrennung zwischen dem Reinraum und der Umgebung und einem oder mehreren Laminar Flow Module zur Erzeugung der Reinraumklasse. Das Reinraumzelt wird für die ISO-Klassen 7 bis 8 (DIN ISO 14644-1) bzw. als Grauraum eingesetzt. Bei der "Soft wall" Version kann durch den Streifenvorhang ein einfacher und flexibler Reinraum realisiert werden. Aussparungen oder Nachbildungen von Maschinenkonturen sind problemlos möglich.

Ausstattungsvarianten:

  • Tragegestell aus Aluminium- oder Edelstahlprofil (frei wählbare Abmessungen)
  • Material- und Personalschleuse
  • Streifenvorhang absolut geruchslos oder antistatisch
  • Streifenbreite von 200 bis 1500 mm
  • Auführung auf Rollen
  • Integrierte Beleuchtung (Gelb- oder Weißlicht)
  • Betriebsstundenzähler
  • Filterwechselanzeige und Error-LED
  • SPS-Schnittstelle


Hochleistungsfilter

Für das Spetec Laminar Flow Modul FMS wird ein Filter des Typs H 14 verwendet. Dieser besitzt einen Abscheidegrad von 99,995%. Das bedeutet, dass der Filter bei einer Partikelgröße von 0,12 μm (nach MPPS) mindestens 99,995% aller Partikel herausfiltert. Bei einer Partikelgröße von 0,3 μm liegt der Abscheidegrad bei ca. 99,9995%.

Durch den Einsatz des Filters H14 verfügt das Laminar Flow Modul über einen Isolationsfaktor von 104. Das heißt, die Luftqualität im laminaren Flow wird gegenüber der Umgebung um mindestens das 10.000-fache verbessert. Der Filterwechsel ist von der Reinraumseite möglich.

Anwendungsbeispiel

Durch den Einsatz einer SPETEC® Reinraumzelle reduziert sich die Partikelkonzentration von beispielsweise ca.15 Mio/m3 (Größe 0,12 μm, MPPS) auf ca.1.500 Partikel innerhalb der Zelle. Das entspricht der Reinraumklasse DIN ISO 5.



Ansteuerunghochleistungsfilter

Mittels Fernbedienung werden die Einstellungen der Reinraumzelle sowie weitere Umgebungsparameter (z.B. Beleuchtung) vorgenommen. Die Strömungsgeschwindigkeit ist in 8 Stufen regelbar. Die Regelung beinhaltet den Modus „Nachtabsenkung“ (eco) um Energiekosten zu sparen sowie die Funktion „MAX“ um gegebenenfalls den Arbeitsplatz, Teile oder Geräte zu reinigen.

  • 8-stufige Einstellung der Strömungsgeschwindigkeit mit Nachtabsenkung und Spülfunktion
  • LCD-Anzeige der eingestellten Strömungsgeschwindigkeit in m/sec
  • Störungsanzeige über LED
  • Service- und Intervallanzeige, abhängig von der Benutzungsdauer

    Optional:
  • Innenbeleuchtung über Bedienfeld schaltbar
  • Anschlussmöglichkeit für die Gebäudeleittechnik (SPS-Schnittstelle)
  • Automatische Strömungsnachregelung mit Filterwechselanzeige

Durch den Einsatz von EC-Ventilatoren der neuesten Generation mit einem sehr hohen Wirkungsgrad verringert sich die Leistungsaufnahme auf ein Minimum.



Beispiel eines SPETEC Reinraums
