Laminar Flow Box - Standard

Laminar Flow Box Serie Standard mit Reinraumvorhang als kostengünstigere VarianteAls Alternative zur Laminar Flow Box der FBS-Serie "SuSi®" wird diese Version als Tischgerät ohne Schiebetür und ohne Lochblechboden angeboten. Dadurch können die Arbeitsschritte direkt auf dem vorhandenen Tisch durchgeführt werden.

Der Reinraumarbeitsplatz wird eingesetzt als Produktschutz bei der Herstellung von Erzeugnissen (Optik und Optoelektronik, Lasertechnik, Displays) und zur Aufbewahrung von Gegenständen unter Reinraumbedingungen.

Eine durchdachte Luftführung sorgt dafür, dass die Luftströmung von innen nach außen erfolgt und im Inneren der Box keine Kontamination mit der Außenluft entsteht.






Hochleistungsfilter

Für die SPETEC® Laminar Flow Box FBS wird ein Filter des Typs H 14 verwendet. Dieser besitzt einen Abscheidegrad von 99,995%. Das bedeutet, dass der Filter bei einer Partikelgröße von 0,12 μm (nach MPPS) mindestens 99,995% aller Partikel herausfiltert. Bei einer Partikelgröße von 0,3 μm liegt der Abscheidegrad bei ca. 99,9995%. Durch den Einsatz des Filters H 14 verfügt der Reinraumarbeitsplatz über einen Isolationsfaktor von 104. Das heißt, die Luftqualität wird innerhalb der Laminar Flow Box gegenüber der Umgebung mindestens um das 10.000 fache verbessert.





Ansteuerung

hochleistungsfilter

Die Strömungsgeschwindigkeit ist in 8 Stufen regelbar. Die Regelung beinhaltet den Modus „Nachtabsenkung“ (eco) um Energiekosten zu sparen sowie die Funktion „MAX“ um gegebenenfalls den Arbeitsplatz, Teile oder Geräte zu reinigen.

  • 8-stufige Einstellung der Strömungsgeschwindigkeit mit Nachtabsenkung und Spülfunktion
  • LCD-Anzeige der eingestellten Strömungsgeschwindigkeit in m/sec
  • Automatische Strömungsnachregelung mit Filterwechselanzeige (optional)
  • Störungsanzeige über LED
  • Innenbeleuchtung über Bedienfeld schaltbar (optional)
  • Service- und Intervallanzeige, abhängig von der Benutzungsdauer





Abmessungen:

Bezeichnung Filtermaße in mm Kg
Laminar Flow Box FBS 37-Standard 610 x 610 57
Laminar Flow Box FBS 56-Standard 915 x 610 67
Laminar Flow Box FBS 75-Standard 1220 x 610 86
Laminar Flow Box FBS 93-Standard 1525 x 610 96
Laminar Flow Box FBS 112-Standard 1830 x 610 106

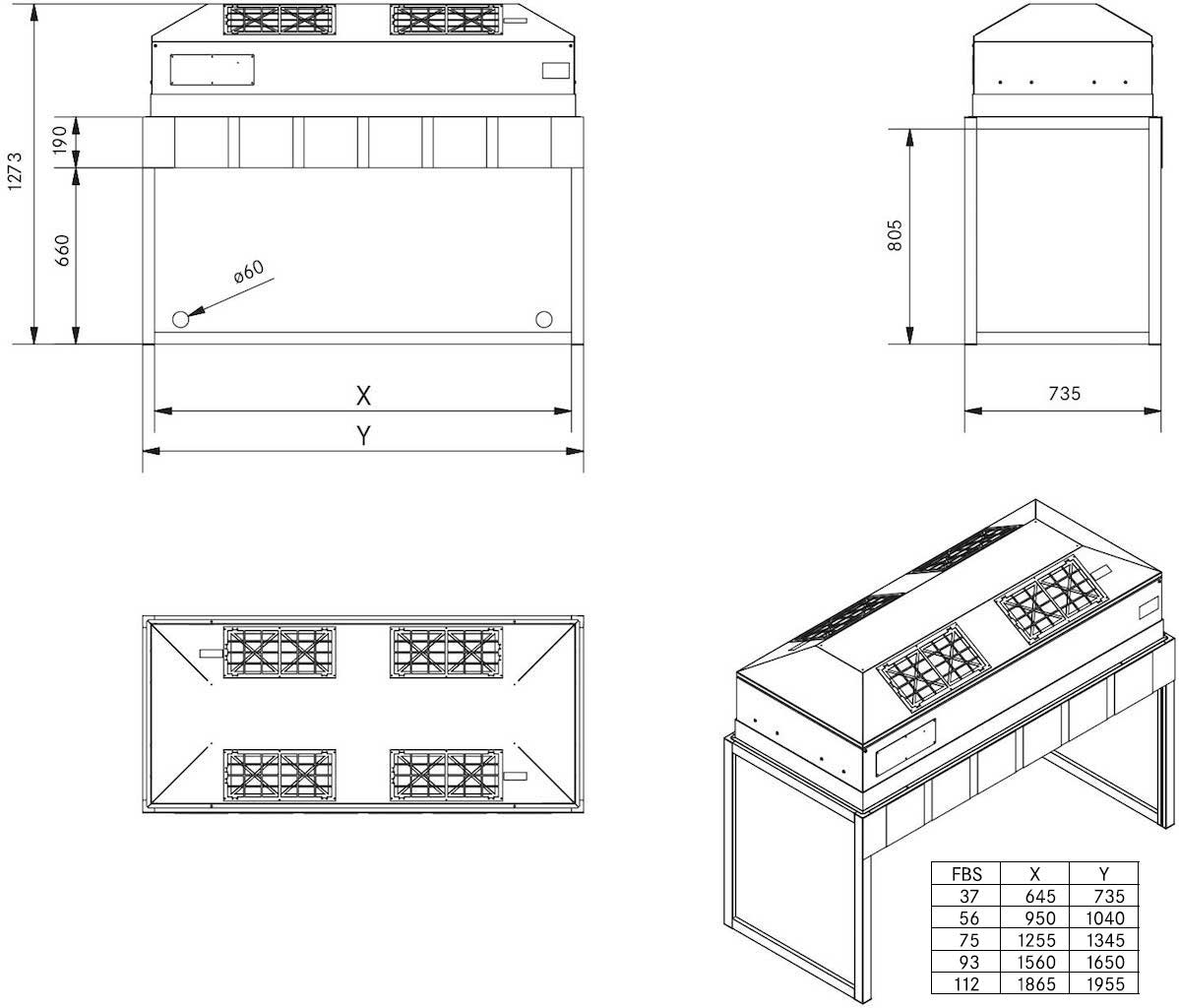

Zeichnung und technische Informationen zur Laminar Flow Box Serie Standard
