Reinraumzelle "Hard wall" als Reinraum Einhausung


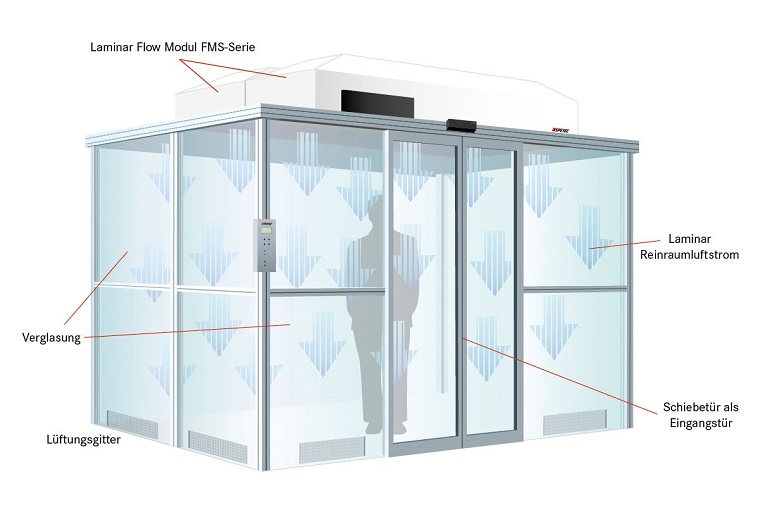

Das Reinraumsystem "Hard wall" verfügt im Unterschied zum Reinraumzelt über ein geschlossenes Wandsystem. Diese geschlossene Abtrennung aus Acryl- oder Verbundglasscheiben beziehungsweise aus undurchsichtigen Wandelementen kann je nach örtlichen Gegebenheiten eingesetzt werden. Die Reinraumzelle ist für die ISO-Klassen 5 bis 8 (DIN ISO 14644-1) konzipiert.


Wandelemente:

Flächenbündig

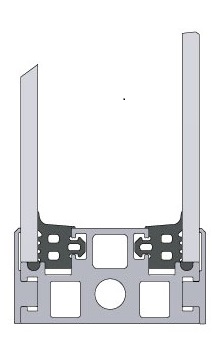

Wandsystem flächenbündig Reinraum SchnittWandsystem flächenbündig Reinraum

Für Anwendungen der ISO Klasse 5 und 6 sowie GMP A bis D
empfehlen wir unser flächenbündiges Wandelement:
Die Doppelglasscheiben bzw. Wandfüllungen werden flächenbündig eingesetzt:


Die Vorteile: Staubablagerungen werden vermieden und
eine leichte Reinigung und Desinfektion wird gewährleistet.
Zudem ergeben sich kürzere Aufbauzeiten vor Ort.







Standard

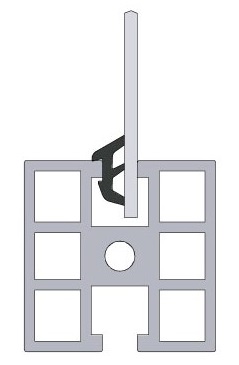

Wandsystem Standard Reinraum Schnitt

Wandsystem Standard Reinraum
Das Standard Wandelement ist für Reinräume der ISO Klasse 7 und 8 konzipiert. Die Glasscheibe bzw. Wandfüllungen werden mittig in die Profilnut eingesetzt.


Die Vorteile: Durch den geringeren Materialeinsatz kann die Zelle kostengünstiger angeboten werden.









Alle Reinraum Wandsysteme sind austauschbar, falls sich die Raumaufteilung ändert oder neue Maschinen hinzukommen.

Ausstattungsvarianten:

  • Tragegestell aus Aluminium- oder Edelstahlprofil (frei wählbare Abmessungen)
  • Seitenelemente aus Acryl- bzw. Verbundglas oder Aluminiumverbundplatte (Farbe frei wählbar)
  • Zugang über Schiebe- oder Flügeltür mit gegenseitiger Verriegelung oder Reinraum-Streifenvorhang kombiniert
  • Elektrische Schiebetür mit Schleusenfunktion
  • Material- und Personalschleuse
  • Transparente oder getönte Fensterelemente
  • Integrierte Beleuchtung (Gelb- oder Weißlicht)
  • Betriebsstundenzähler
  • Filterwechselanzeige und Error-LED
  • SPS-Schnittstelle
  • Monitoring der Reinluftzufuhr


Hochleistungsfilter

Für das Spetec Laminar Flow Modul FMS wird ein Filter des Typs H 14 verwendet. Dieser besitzt einen Abscheidegrad von 99,995%. Das bedeutet, dass der Filter bei einer Partikelgröße von 0,12 μm (nach MPPS) mindestens 99,995% aller Partikel herausfiltert. Bei einer Partikelgröße von 0,3 μm liegt der Abscheidegrad bei ca. 99,9995%.

Durch den Einsatz des Filters H14 verfügt das Laminar Flow Modul über einen Isolationsfaktor von 104. Das heißt, die Luftqualität im laminaren Flow wird gegenüber der Umgebung um mindestens das 10.000-fache verbessert. Der Filterwechsel ist von der Reinraumseite möglich.

Anwendungsbeispiel

Durch den Einsatz einer SPETEC® Reinraumzelle reduziert sich die Partikelkonzentration von beispielsweise ca.15 Mio/m3 (Größe 0,12 μm, MPPS) auf ca.1.500 Partikel innerhalb der Zelle. Das entspricht der Reinraumklasse DIN ISO 5.



Ansteuerunghochleistungsfilter

Mittels Fernbedienung werden die Einstellungen der Reinraumzelle sowie weitere Umgebungsparameter (z.B. Beleuchtung) vorgenommen. Die Strömungsgeschwindigkeit ist in 8 Stufen regelbar. Die Regelung beinhaltet den Modus „Nachtabsenkung“ (eco) um Energiekosten zu sparen sowie die Funktion „MAX“ um gegebenenfalls den Arbeitsplatz, Teile oder Geräte zu reinigen.

  • 8-stufige Einstellung der Strömungsgeschwindigkeit mit Nachtabsenkung und Spülfunktion
  • LCD-Anzeige der eingestellten Strömungsgeschwindigkeit in m/sec
  • Störungsanzeige über LED
  • Service- und Intervallanzeige, abhängig von der Benutzungsdauer

    Optional:
  • Innenbeleuchtung über Bedienfeld schaltbar
  • Anschlussmöglichkeit für die Gebäudeleittechnik (SPS-Schnittstelle)
  • Automatische Strömungsnachregelung mit Filterwechselanzeige

Durch den Einsatz von EC-Ventilatoren der neuesten Generation mit einem sehr hohen Wirkungsgrad verringert sich die Leistungsaufnahme auf ein Minimum.



Beispiele von SPETEC Reinräumen

Beispieler einer Reinraumzelle und Reinraumkabine

Spetec Dallmeier Reinraum klein

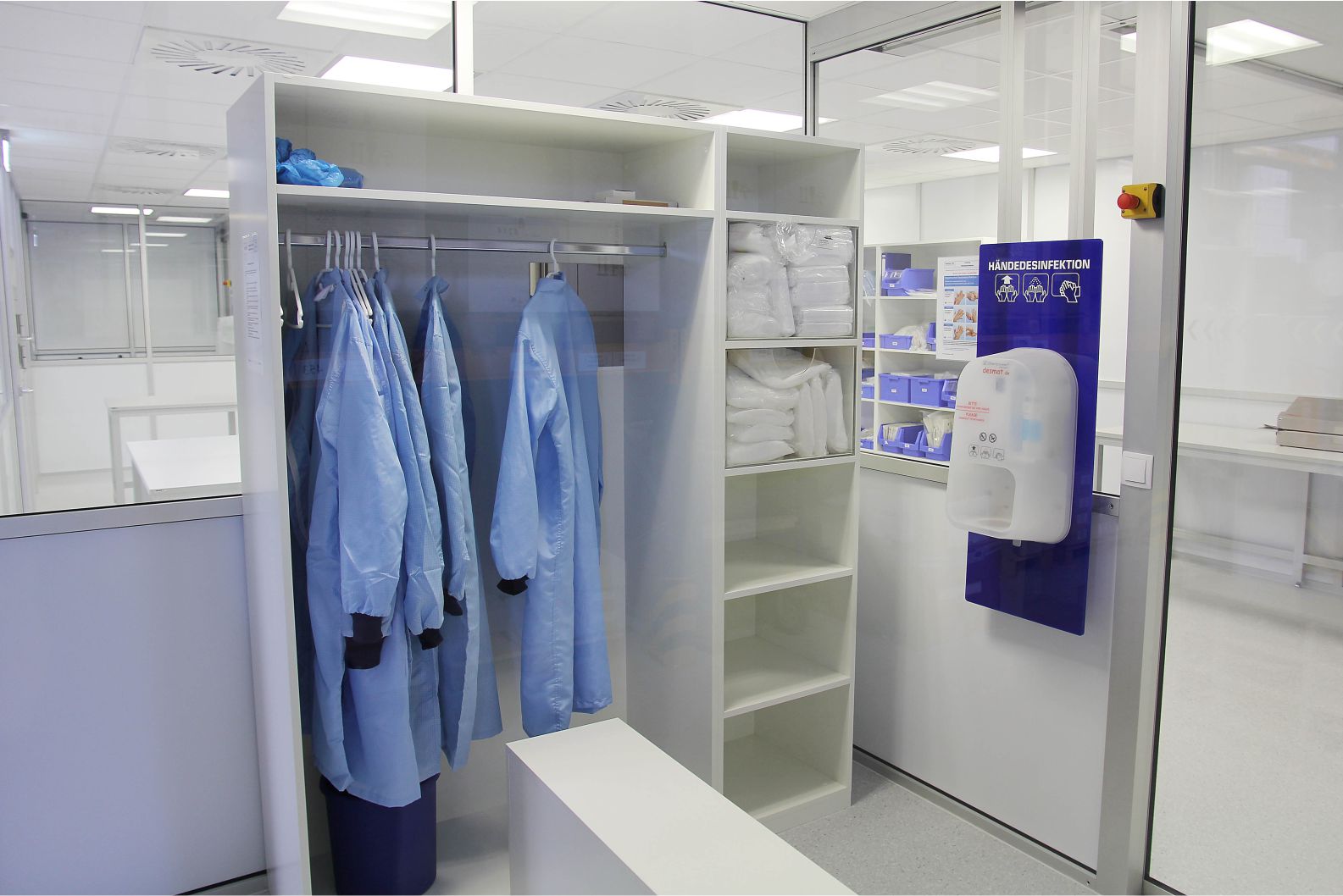

Reinraumschleuse in einem Reinraumzelt

  Reinraum Reinraumtechnik beispiel klein

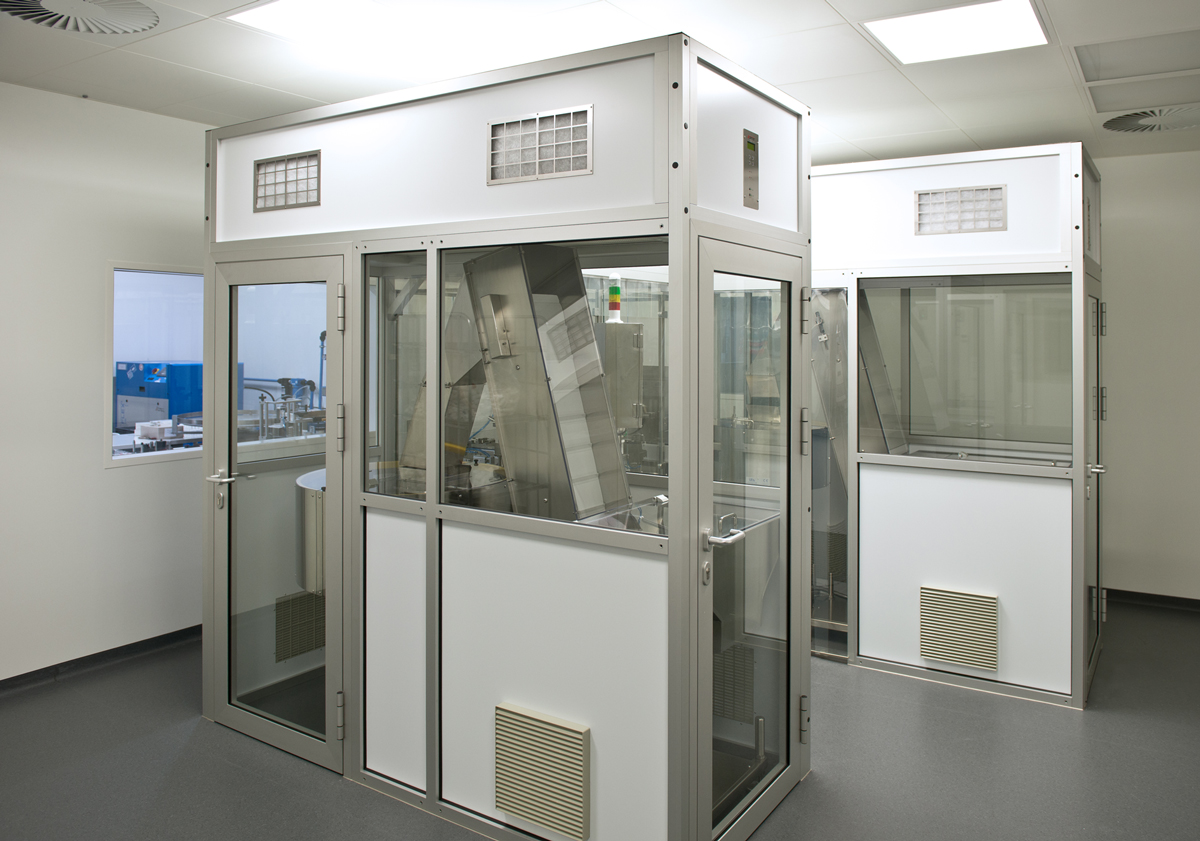

Reinraum Einhausung Apurano
