Hotte à flux laminaire

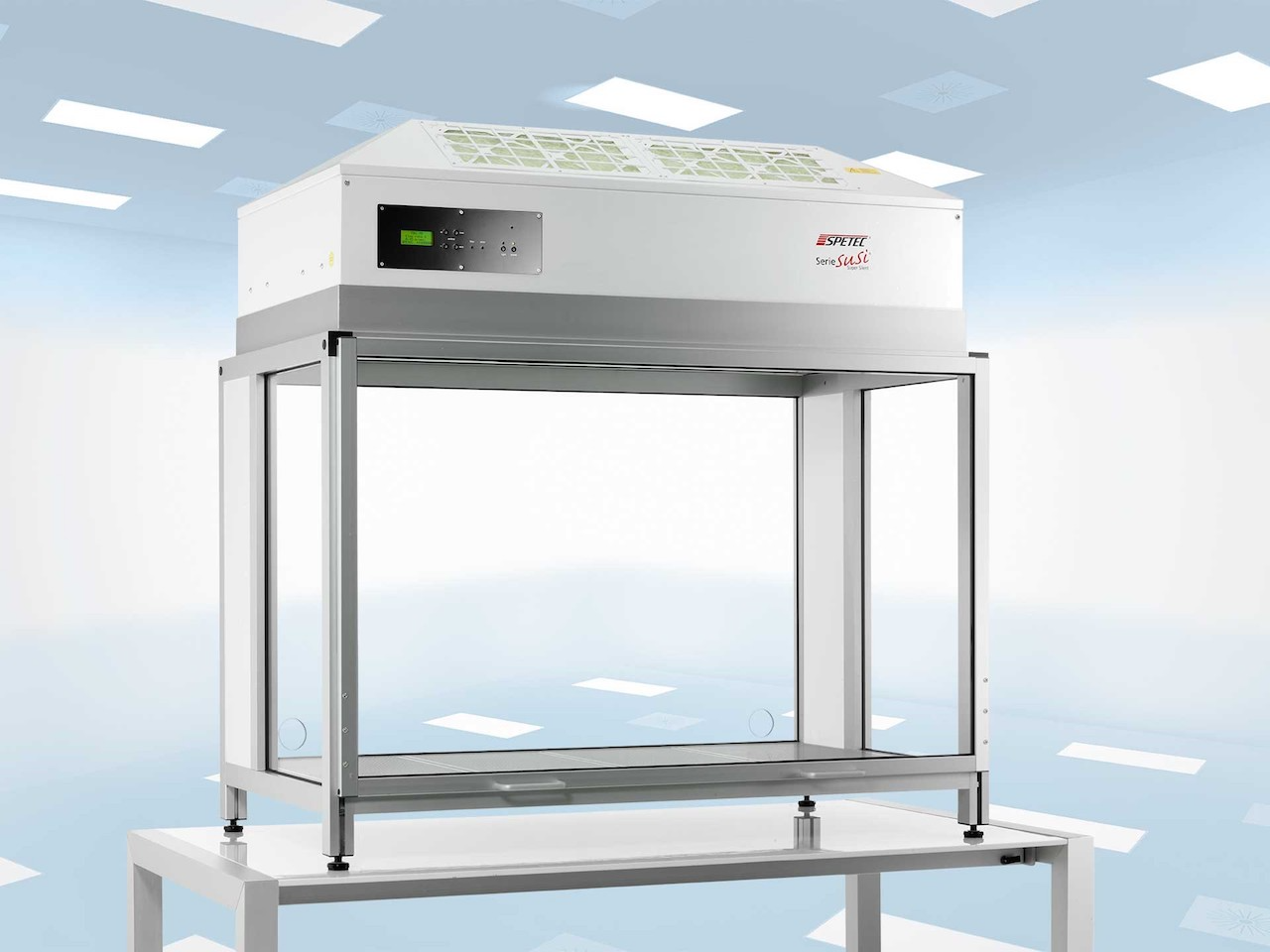

Hotte a flux laminaire hdLa hotte à flux laminaire de la série FBS permet de créer un poste de travail de salle blanche portable dont la dimension peut varier de 0,37 à 1,12 m2 selon le modèle. On peut l’utiliser comme protection pour les produits pendant le processus de la fabrication ou pour le stockage d’objets dans des conditions de salle blanche.

L’air ambiant est aspiré par un ventilateur radial et pressé au travers du filtre et du distributeur d’air. Cela crée un flux laminaire de la classe ISO 5, c’est à dire que l’air s’écoule vers le bas en lignes parallèles. Les particules sont capturées par le flux d’air parallèle et évacuées de la cabine par le fond en tôle percé.

La hotte à flux laminaire est conçue comme appareil de table et peut être utilisée comme poste de travail en salle blanche.


Filtre à haute performance

La hotte à flux laminaire Spetec FBS utilise un filtre de type H 14. Celui-ci a une efficacité de séparation de 99,995 %. C’est-à-dire que 99,995 % des particules ayant une taille de 0,12 μm (selon MPPS) et environ 99,9995 % des particules ayant une taille de 0,3 μm sont filtrées. Grâce au filtre du type H14, le module à flux laminaire Spetec dispose d’un facteur d'isolation de 104, cela signifie que la qualité de l'air en dessous du module de flux laminaire est améliorée d'au moins 10.000 fois par rapport à l’environnement.



Design

La carcasse est faite essentiellement de profilés d’aluminium anodisé et de verre acrylique. L’entrée d’air se trouve sur la partie inclinée du module de filtrage ce qui permet de placer la cabine au ras d’un mur.

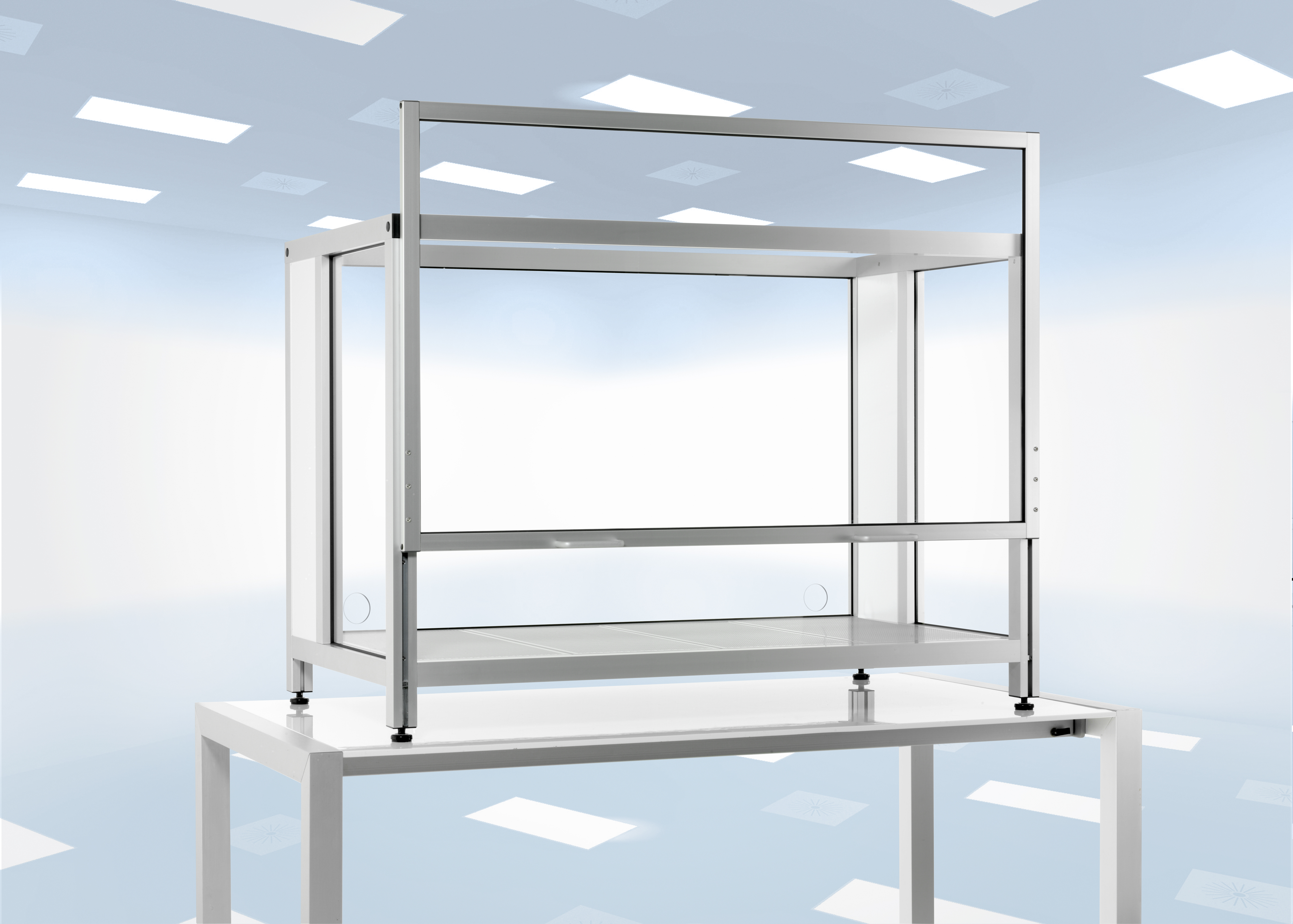

Un mécanisme de porte perfectionné permet d’ouvrir et de fermer la porte coulissante de manière simple et fonctionnelle. La hauteur maximale utilisable de l’ouverture de porte est de 480 millimètres.



Contrôle

Controle

La vitesse du flux peut être réglée sur 8 niveaux. Le réglage comprend le mode «abaissement nocturne» (éco) pour économiser les frais d’énergie ainsi que la fonction «MAX» lorsqu’on veut nettoyer le poste de travail, des pièces ou des appareils.

  • Réglage sur 8 niveaux de la vitesse du flux avec abaissement nocturne et fonction de purge
  • Indicateur LED de la vitesse du flux réglée en m/sec
  • réglage automatique du flux (en option)
  • affichage de panne et signal de remplacement de filtre
  • éclairage intérieur commutable par l’intermédiaire d’un panneau de commande (en option)
  • indicateur de l’intervalle de service, en fonction de la durée d’utilisation





Dimensions

Désignation Dimensions du filtre en mm Kg
Hotte à flux laminaire FBS 37 610 x 610 78
Hotte à flux laminaire FBS 56 915 x 610 89
Hotte à flux laminaire FBS 75 1220 x 610 93
Hotte à flux laminaire FBS 93 1525 x 610 130
Hotte à flux laminaire FBS 112 1830 x 610 145

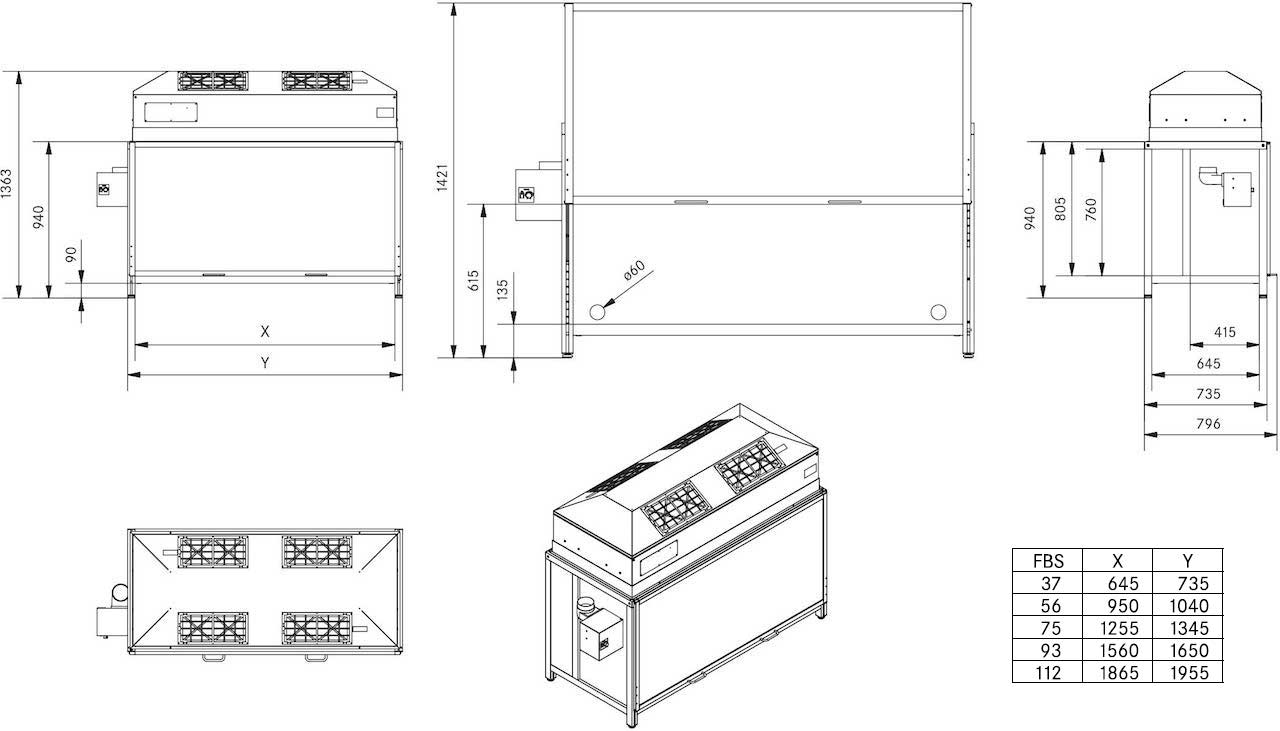

fbs serie zeichnung s27 unten fr
