Module de filtrage à flux laminaire (FFU en sigles anglais)

Module de filtrage à flux laminaire (FFU en sigles anglais)Le module à flux laminaire, équipé d’un système de fixation au plafond, peut être utilisé, par exemple, comme douche d’air pur ou peut être intégré directement sur une machine cartérisée. La fonction de contrôle "principal" / "secondaire" permet de contrôler jusqu’à 100 modules secondaires avec une seule unité de commande (en option).

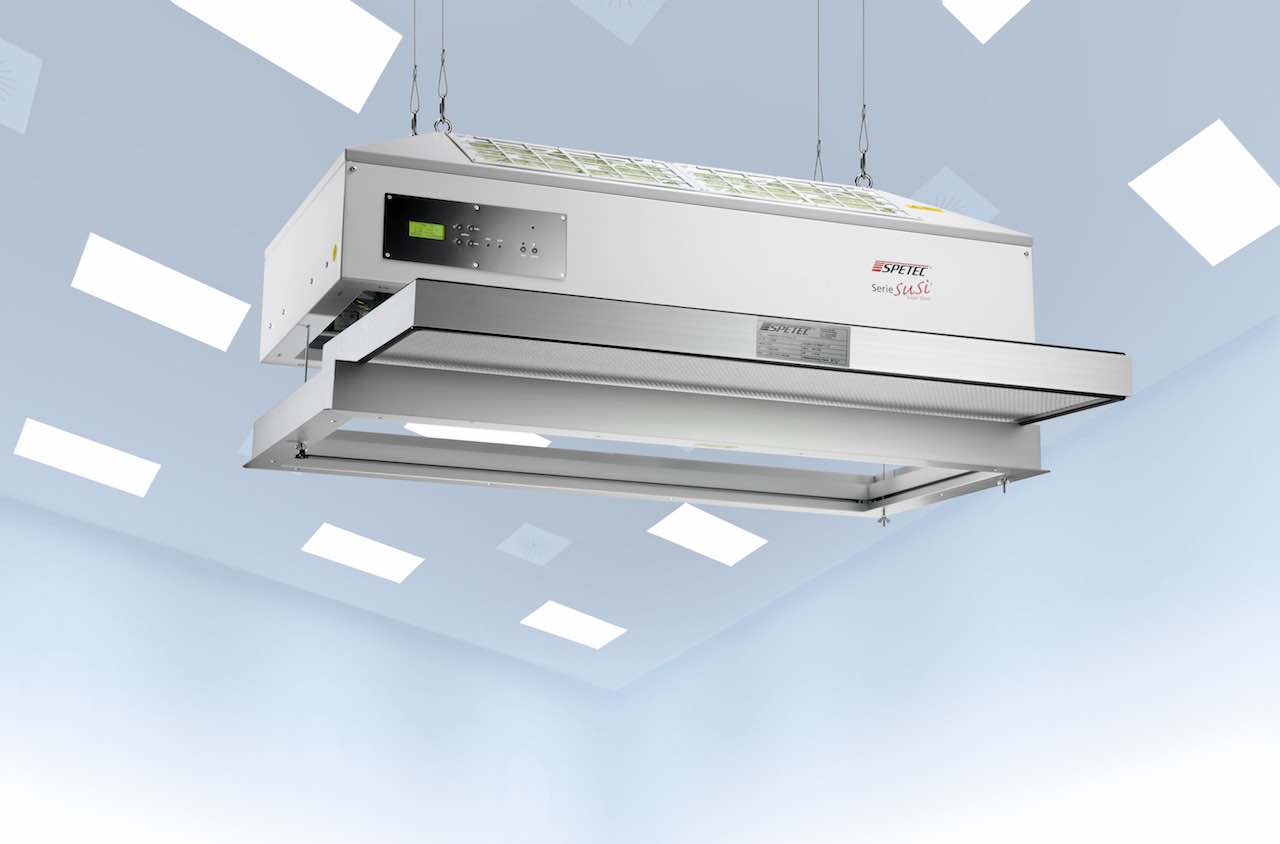

Filtre à haute performance

Le module à flux laminaire Spetec FMS utilise un filtre de type H 14. Celui-ci a une efficacité de séparation de 99,995%. C’est-à-dire que 99,995 % des particules ayant une taille de 0,12 μm (selon MPPS) et environ 99,9995% des particules ayant une taille de 0,3 μm sont filtrées. Grâce au filtre du type H14, le module de filtrage Spetec dispose d’un facteur d'isolation de 104, cela signifie que la qualité de l'air en dessous du module de flux laminaire est améliorée d'au moins 10.000 fois par rapport à l’environnement.



Remplacement du filtre

Remplacement du filtreLe filtre principal est installé dans une cassette vissée sous le module de filtration. Cette forme de montage est particulièrement avantageuse lorsque les modules sont suspendus au plafond ou montés sur des cellules de salle blanche. Ainsi, on peut remplacer facilement le filtre par le bas. Si le processus de fabrication ne permet pas le remplacement par le bas, il est également possible de le remplacer par le haut.



Exemples d’application

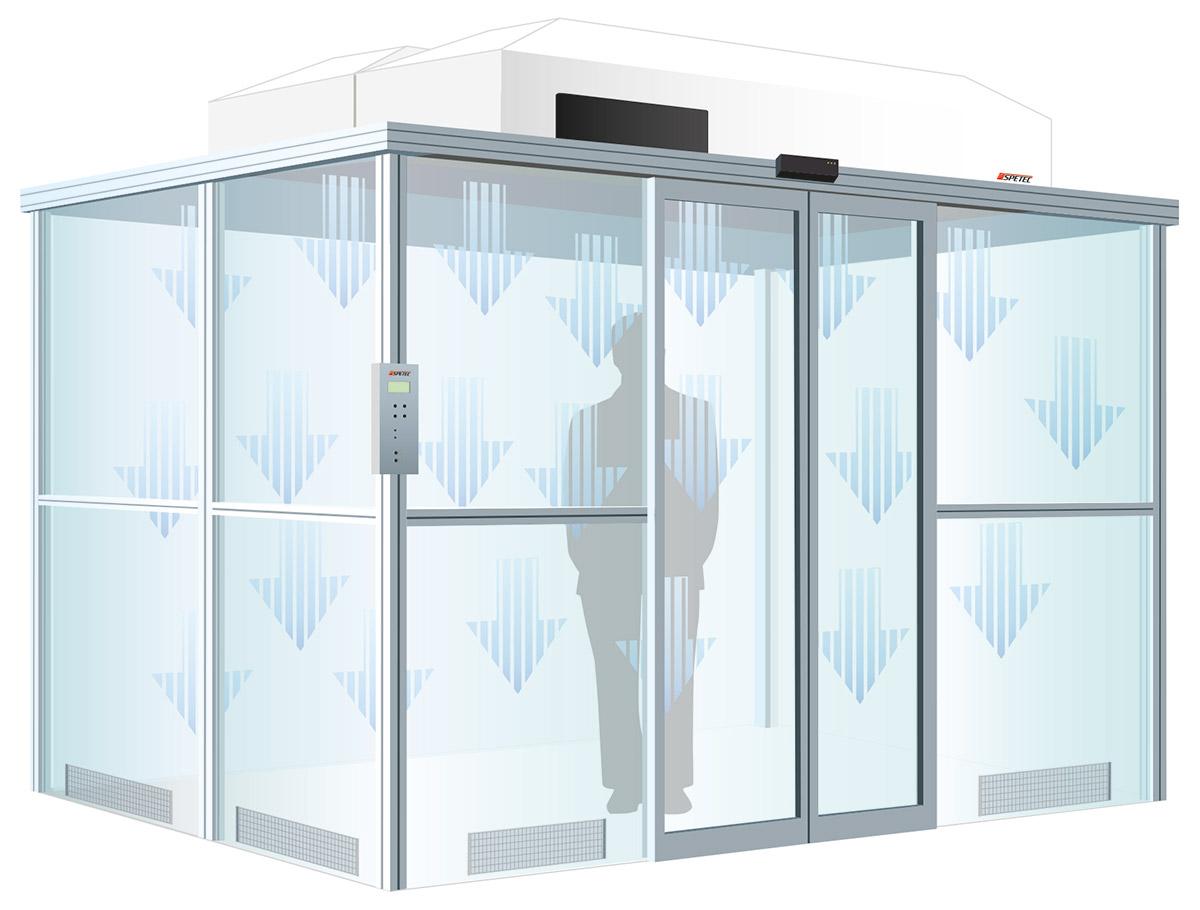

Exemples dapplicationLes modules à flux laminaire sont également utilisés sur un système mural fixe ou sur des tentes de salle blanche équipées d’un rideau à lanières.



Contrôle

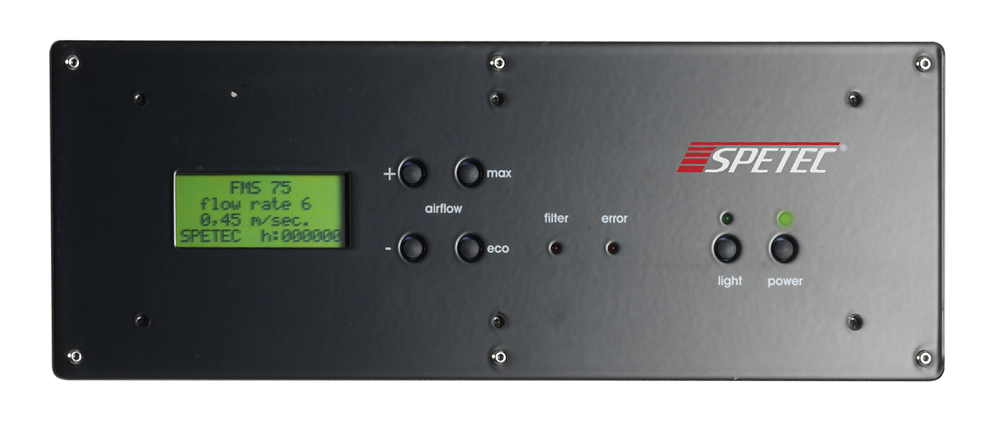

Display hd

La vitesse du flux peut être réglée sur 8 niveaux. Le réglage comprend le mode «abaissement nocturne» (éco) pour économiser les frais d’énergie ainsi que la fonction «MAX» lorsqu’on veut aérer le poste de travail, des pièces ou des appareils.

  • Réglage sur 8 niveaux de la vitesse du flux avec abaissement nocturne et fonction de purge
  • Indicateur LED de la vitesse du flux réglée en m/sec
  • réglage automatique du flux (en option)
  • affichage de panne et signal de remplacement de filtre
  • éclairage intérieur commutable par l’intermédiaire d’un panneau de commande (en option)
  • possibilité de connexion au système de gestion technique du bâtiment (Interface API) (en option)
  • indicateur de l’intervalle de service, en fonction de la durée d’utilisation
  • Fonction Maître / Esclave : position de montage indépendante du module à flux laminaire

La consommation énergétique est réduite à un minimum grâce à l’utilisation de ventilateurs CC de la dernière génération avec un rendement très élevé.

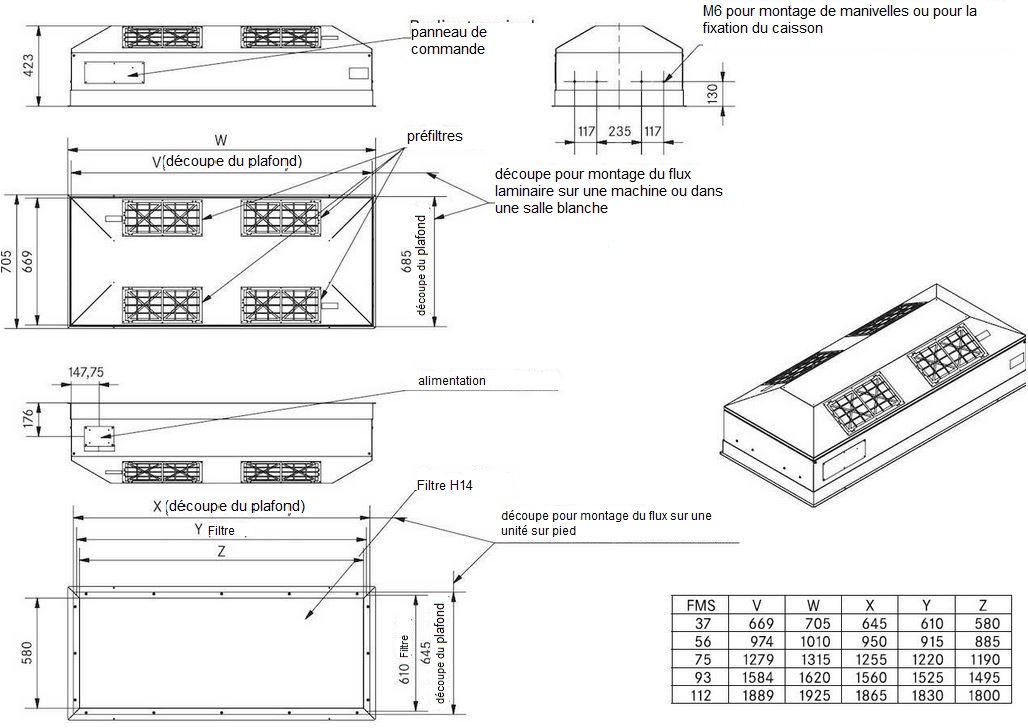

Dimensions

Désignation Dimensions du filtre en mm Kg
*Module à flux laminaire FMS 24 610 x 400 20
Module à flux laminaire FMS 37 610 x 610 28
Module à flux laminaire FMS 56 915 x 610 31
Module à flux laminaire FMS 75 1220 x 610 49
Module à flux laminaire FMS 93 1525 x 610 56
Module à flux laminaire FMS 112 1830 x 610 63

* Special version
